在一台交换机上配置VLAN

实验环境

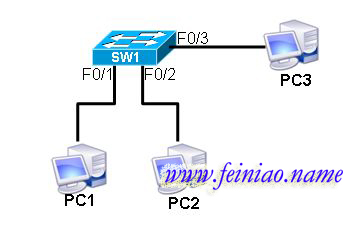

实验拓扑如下图,其中PC1PC3属于VLAN 2PC2属于VLAN 3PC1IP地址为:192.168.0.2/24PC2IP地址为:192.168.1.2/24PC3IP地址为:192.168.0.3/24

实验描述

要求处于相同VLAN中的主机能够进行通信,处于不同VLAN中的主机不能进行通信

具体配置

为了更好的证明实验效果,所以将所有PC改成同一网段,因为,就算是同一VLAN,不同网段依然不能通信,无法确定VLAN的效果。

PC均用路由模拟

PC1上的配置

Router>en          进入特权模式

Router#conf t      进入全局配置模式

Router(config)#ho pc1   重命名为PC1

pc1(config)#no ip do lo        半闭域名解析

pc1(config)#lin 0       进入控制台

pc1(config-line)#no exec-t         关闭超时

pc1(config-line)#logg s            关闭日志同步

pc1(config-line)#int f0/0           进入F0/0

pc1(config-if)#ip add 192.168.0.2 255.255.255.0       配置IP和掩码

pc1(config-if)#no shut      开启接口

pc1(config-if)#end     返回特权模式



PC2上的配置

Router>en    进入特权模式

Router#conf t   进入全局模式

Router(config)#ho pc2   更改设备名称

pc2(config)#no ip do lo   关闭域名解析

pc2(config)#lin 0       进入控制台

pc2(config-line)#no exec-t    关闭超时

pc2(config-line)#logg s       关闭日志同步

pc2(config-line)# int f0/0     进入F0/0接口

pc2(config-if)#ip add 192.168.0.3 255.255.255.0   配置IP和掩码

pc2(config-if)#no shut     开启接口



PC3上的配置

Router>en   进入特权模式

Router#conf t    进入全局模式

Router(config)#ho pc3   更改设备名称

pc3(config)#no ip do lo   关闭域名解析

pc3(config)#lin 0     进入控制台

pc3(config-line)#no exec-t    关闭超时

pc3(config-line)#logg s    关闭日志同步

pc3(config-line)#int f0/0    进入F0/0接口

pc3(config-if)#ip add 192.168.0.4 255.255.255.0   配置IP和掩码

pc3(config-if)#no shut    开启接口


SW1上的配置

Router>en    进入特权模式

Router#conf t   进入全局模式

Router(config)#ho sw1   更改设备名称

sw1(config)#no ip do lo    关闭日志同步

sw1(config)#lin 0     进入控制台

sw1(config-line)#no exec-t     关闭超时

sw1(config-line)#logg s        关闭日志同步

sw1(config-line)#end      返回特权模式

sw1#vlan database  进入VLAN配置模式

sw1(vlan)#vlan 2    添加VLAN2

VLAN 2 added:

    Name: VLAN0002

sw1(vlan)#vlan 3    添加VLAN3

VLAN 3 added:

    Name: VLAN0003

sw1(vlan)#exit      保存退出VLAN配置模式

APPLY completed.

Exiting....

sw1#conf t          进入全局模式

sw1(config)#int f0/1    进入F0/1

sw1(config-if)#switchport mode access    配置接口为访问模式

sw1(config-if)#switchport access vlan 2     将接口加入到VLAN2

sw1(config-if)#int f0/2                   进入F0/2

sw1(config-if)#switchport mode access      配置接口为访问模式

sw1(config-if)#switchport access vlan 3     将接口加入到VLAN3

sw1(config-if)#int f0/3                     进入F0/2

sw1(config-if)#switchport mode access        配置接口为访问模式

sw1(config-if)#switchport access vlan 2       将接口加入到VLAN4

sw1(config-if)#end                 返回特权模式

sw1#show vlan-s b                查看VLAN信息



VLAN Name                             Status    Ports

---- -------------------------------- --------- -------------------------------

1    default                          active    Fa0/0, Fa0/4, Fa0/5, Fa0/6

                                                Fa0/7, Fa0/8, Fa0/9, Fa0/10

                                                Fa0/11, Fa0/12, Fa0/13, Fa0/14

                                                Fa0/15

2    VLAN0002                         active    Fa0/1, Fa0/3

3    VLAN0003                         active    Fa0/2

1002 fddi-default                     active

1003 token-ring-default               active

1004 fddinet-default                  active

1005 trnet-default                    active

sw1#

结果测试

pc1#ping 192.168.0.4



Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.0.4, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 28/51/100 ms

pc1#ping 192.168.0.3



Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.0.3, timeout is 2 seconds:

.....

Success rate is 0 percent (0/5)

pc1#
