AMIBIOS图解二——高级设置

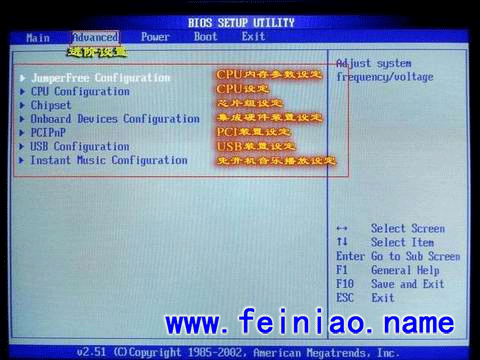

介绍完AMIBIOS的基本CMOS设置之后，现在来讲下介绍下高级设置Advanced如下图

(注:AMIBIOS的其它设置,请参考博客里的其它文章)

依次为 JumperFree Configuration(CPU内存参数设定）

CPU Configuration（CPU设定）

Chipset（芯片组设定）

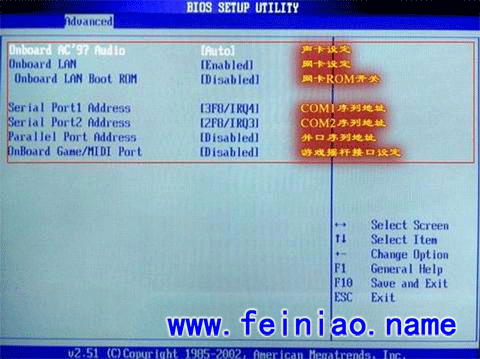

OnBoard Devices Configuration（集成设备设定）

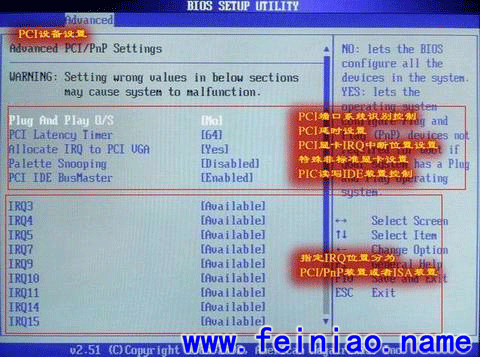

PCI Pnp（即插即用设备设置）

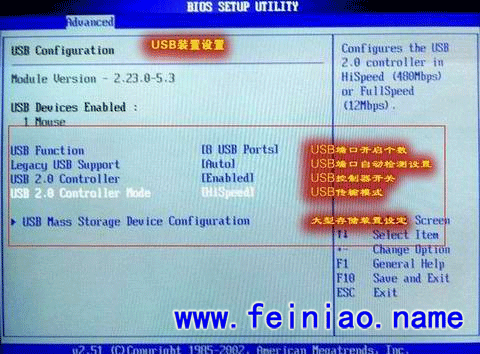

USB Configuration（USB装置设置）

Instant Music Configuration（免开机音乐播放设定）

下面来一一进行讲解。

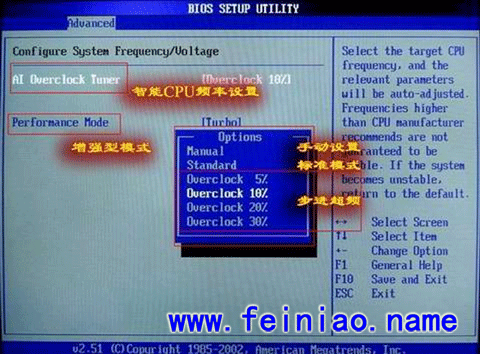

JumperFree Configuration(CPU内存参数设定）如下图

AI Overclock Tumer(智能CPU频率设置）

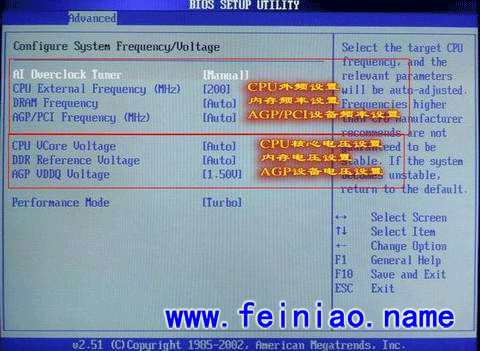

当选择MANUAL时，会出下如下界面

CPU External Frequency（CPU的外频设置）

超频时一般会修改此项

DRAM Frequency（内存频率设定）

　使用此项设定所安装内存的时钟，设定选项为： 200MHz, 266MHz,333MHz, 400MHz, Auto。

AGP/PCI Frequency（AGP/PCI设备频率设定）

本项目可以修改AGP/PCI设备的运行频率频率，以获得更快的系统性能或者超频性能，设定值有：[Auto]，[66.66/33.33],[72.73/36.36]。但是请用户适当设置，如果设置不当可能导致AGP/PCI设备不能正常使用。

CPU VCore Voltage（CPU核心电压设置）

DDR Reference Voltage（内存电压设置）

AGP VDDQ Voltage（AGP设备电压设置）

PERFORMANCE MODE（性能模式）

CPU Configuration （CPU设定）如下图

这些选项图中已经做了解释，并且基本不需要修改，所以不在介绍。

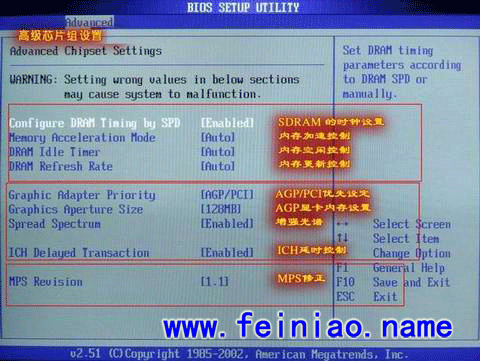

Chipset（芯片组设定）如下图

    Configure SDRAM Timing by
   设置决定SDRAM 的时钟设置是否由读取内存模组上的SPD (SerialPresence Detect) EEPROM 内容决定。设置为Enabled将根据SPD自动设置其中的项目，如果你把其选项选择未为Disabled，则会出现以下项目： SDRAM CAS# Latency, DRAM RAS＃ Precharge, DRAM RAS＃ to CAS Delay,DRAM precharge Delay和DRAM Burst Length。如果您对芯片组不熟悉请不要修改这些设定。
    SDRAM CAS# Latency（SDRAM CAS#延迟）
            项控制在SDRAM接受并开始读指令后的延迟时间(在时钟周期内) 的。设定值为：2, 2.5, 3.0 (clocks)。值越小则性能越强！但是稳定性相对下降！
    DRAM RAS＃ Precharge（Precharge命令延时）
        本项目控制当SDREM送出Precharge命令后，多少时间内不再送出命令。设定值有：4，3，2(clocks)
    RAS to CAS Delay（RAS至CAS的延迟）
          当DRAM 刷新后，所有的行列都要分离寻址。此项设定允许您决定从RAS (行地址滤波) 转换到CAS (列地址滤波)的延迟时间。更小的时钟周期会使DRAM有更快的性能表现。设定值有：4，3，2(clocks)
    DRAM precharge Delay（脉冲周期）
          这个设置是用来控制提供给SDRAM参数使用的SDRAM时钟周期！设定值有：8，7，6，5，(clocks)
    SDRAM Burst Length（SDRAM爆发存取长度）
       此设置允许你设置DRAM爆发存取长度的大小。爆发特征是DRAM在获得第一个地址后自己预测下一个存取内存位置的技术。使用此特性，你必须要定义爆发长度，也就是开始地址爆发脉冲的实际长度。同时允许内部地址计数器能正确的产生下一个地址位置。尺寸越大内存越快。设定值： 4，8(clocks)。
    AGP Aperture Size (AGP内存分配)
       此项用来控制有多少系统内存可分配给AGP卡显示使用。孔径是用于图形内存地址空间一部分PCI内存地址范围。进入孔径范围内的主时钟周期会不经过翻译直接传递给AGP。设定值为：4MB，8MB，16MB，32MB，64MB，128MB，和256 MB。
