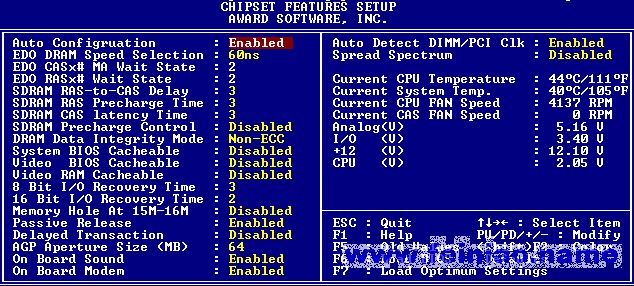

Chipset Features Setup（芯片组功能设定）如下图
(注:AWardBIOS的其它设置,请参考博客里的其它文章)
Auto Configuration（Enabled）自动状态设定。
当设定为Enabled时BIOS依最佳状况状态设定，此时BIOS会自动设定DRAM Timing，所以会无法修改DRAM的细项时序，强烈建议选用Enabled，因为任意改变DRAM的时序可能造成系统不稳或不开机。
EDO DRAM Speed Selection （EDO DRAM速度选项）
EDO CASx# MA Wait State：
EDO RASx# Wait State：
上两项只在使用EDO DRAM时使用
SDRAM RAS-to-CAS Delay（内存行地址控制器到列地址控制器延迟）
选项：2、3
RAS（Row Address Strobe，行地址控制器）到CAS（Column Address Strobe，列地址控制器）之间的延迟时间。在SDRAM进行读、写、删新时都会出现延迟，减少延迟能够提高性能，反之则降低性能。如果你的内存速度够快，尽量使用“2”。在超频的时候，选择“3”会让系统更稳定，增加OC成功率。
SDRAM RAS Precharge Time（SDRAM RAS预充电时间）
选项：2、3
在SDRAM刷新之前，RAS所需的预充电周期数目，减少时间能够提高性能，反之则降低性能。如果你的内存速度够快，尽量使用“2”。在超频的时候，选择“3”会让系统更稳定，增加OC成功率。
SDRAM CAS Latency Time（SDRAM CAS等待时间）
选项：2、3
控制SDRAM在读取或写入之前的时间，单位是CLK（Clock Cycle，时钟周期），减少等待时间能够增加突发传输的性能。如果你的内存速度够快，尽量使用“2”。在超频的时候，选择“3”会让系统更稳定，增加OC成功率。
SDRAM Precharge Control（SDRAM预充电控制）
选项：Enabled，Disabled
Disabled时由CPU发出命令控制SDRAM的预充电时间，增加稳定性的同时会降低性能。Enabled时由SDRAM自己控制预充电时间，节省了CPU到SDRAM控制所花费的时钟周期，提高内存子系统性能。
DRAM Data Integrity Mode（DRAM数据完整性模式）
选项：ECC、Non-ECC
ECC（Error Checking and Correction，错误检查修正）模式采用额外的72位内存检查数据的完整性，能够修正1位数据错误，提高系统稳定性，增加超频成功率。如果你没有ECC内存，设置为Non-ECC即可。
System BIOS Cacheable（系统BIOS缓冲）
选项：Enabled，Disabled
经过二级缓存把系统BIOS从ROM中映射到主内存F0000h-FFFFFh，它能加快存取系统BIOS的速度，不过，操作系统很少请求BIOS，Enabled难以影响总体性能。另外，许多程序都通过这个地址来写入数据，建议大家Disabled，释放内存空间并减低冲突机率。
Video BIOS Cacheable（视频BIOS缓冲）
选项：Enabled，Disabled
经过二级缓存把视频BIOS从ROM中映射到主内存C0000h-C7FFFh，它能加快存取视频BIOS的速度，不过，操作系统很少请求视频BIOS，Enabled难以影响总体性能。另外，许多程序都通过这个地址来写入数据，建议大家Disabled，释放内存空间并减低冲突机率。
Video RAM Cacheable（视频内存缓冲）
选项：Enabled，Disabled
经过二级缓存把视频内存从显卡映射到主内存A0000h-AFFFFh，它能加快存取视频内存的速度，不过，操作系统很少请求视频内存，Enabled难以影响总体性能。目前，大多数显卡的显存带宽己达1.6GB/秒（128位*100MHz/8），接近P3-500 L2缓存的2.0GB/秒，在内存中增加缓冲区没有太大意义。另外，许多程序都通过这个地址来写入数据，建议大家Disabled，释放内存空间并减低冲突机率。
8-bit I/O Recovery Time（8位输入/输出恢复时间）
选项：NA、8、1、2、3、4、5、6、7
由于PCI总线比8位ISA总线快得多，为了保证连续PCI到ISA输入/输出的一致性，BIOS为它添加了一个恢复时间。缺省值NA是3.5个时钟周期，可以最大限度地提高ISA总线的性能。如果你没有ISA插卡，就无须理会此选项。
16-bit I/O Recovery Time（16位输入/输出恢复时间）
选项：NA、4、1、2、3
由于PCI总线比16位ISA总线快得多，为了保证连续PCI到ISA输入/输出的一致性，BIOS为它添加了一个恢复时间。缺省值NA是3.5个时钟周期，可以最大限度地提高ISA总线的性能。如果你没有ISA插卡，就无须理会此选项。
Memory Hole At 15M-16M（在15M到16M之间的内存保留区）
选项：Enabled，Disabled
某些扩展卡需要一部分内存区域来工作，开启此特性可以把15M以上的内存分配给这些设备，但操作系统将不能使用15M外的内存，建议大家disabled。
Passive Release（被动释放）
选项：Enabled，Disabled
开启之后，允许PCI总线被动释放来打开CPU到PCI总线存取，那么，处理器就能同时对PCI和ISA设备进行操作。否则，只能由其它PCI主控存取PCI总线，不允许CPU直接存取。此特性常用于ISA总线主控延迟，可以均衡两个总线的速度。Enabled是性能最优化设置，亦能避免ISA扩展卡出现速度跟不上的问题。
Delayed Transaction（延迟处理）
选项：Enabled，Disabled
它常用于PCI与ISA总线间的数据交换，由于ISA总线比PCI慢得多，开启此特性可以提供32位写缓冲作为延迟处理空间。如果你不使用ISA显卡或与PCI 2.1标准不兼容，选择Disabled吧。
AGP Aperture Size(MB)（AGP区域内存容量，单位：兆）
选项：4、8、16、32、64、128、256
AGP的其中一个特性是把系统内存分出部分区域作显示内存，其公式为AGP显卡内存容量*2+12MB，其中12MB用于虚拟寻址，2倍内存容量用于组成联合读写内存区。这些空间并不是物理内存，如果你要用真正的内存，必须在Direct3D中加入一个“Create non-local surface（创建非局域表面内存）”命令。Win9x在局域内存（包括磁盘虚拟内存）中创建AGP虚拟内存，并自动为所有程序进行优化，用完之后才会调用显卡内存和系统内存。虽然增加AGP区域的尺寸并不能直接提高性能，但必须有一定空间才能满足3D游戏等大型软件的需求。因为GART（Graphic Address Remappng Table，图形地址重绘表）过大会导致系统出错，建议AGP区域内存容量不要超过64-128MB。
on board sound （板载声卡）
ON BOARD MODEM （板载调制解调器）
Auto Detect DIMM/PCI Clk（/自动侦察DIMM/PCI时钟）
选项：Enabled, Disabled
提高系统稳定性的代价是性能的下降，开启此特性会对时钟敏感设备有很大影响（如：SCSI卡）。某些主板有智能时钟技术，可以动态地调节频率，当AGP、PCI、SDRAM不使用时会自动关闭时钟信号。既能减少EMI和能源消耗，又能保证系统性能
Spread Spectrum（伸展频谱）
选项：Enabled, Disabled
当主板的时钟发生器达到极限值时，很容易产生EMI（Electromagnetic Interference，电磁干扰）现象。伸展频谱能够调整时钟发生器脉冲，控制波形的变形，减少与其它设备的冲突。
Current CPU Temperature（当前CPU的温度）
如果你的主板有温度观察装置，就能在此看到当前CPU的温度。
current system temp（现在系统温度）
Current CPUFAN SPEED（当前CPU风扇的转速）
如果你的主板有CPU风速探察装置，就能在此看到CPU风扇的转速，防止转速过低或风扇停转引起的硬件故障。现在，许多主板的驱动程序中都自带有软件，可让你在Windows中看到这些参数，无须经常进入BIOS来查看。
current cas fan speed
